Cortina atirantada

Clique nas imagens para ampliar

No Brasil a cortina atirantada teve seu desenvolvimento, na década de 50, graças ao trabalho do Professor A.J. Costa Nunes.

A cortina atirantada é utilizada principalmente para contenção de talude, encostas e subsolos, sendo estruturas de concreto armado que trabalham em conjunto com tirantes, que podem ser constituídos por cordoalhas ou por monobarras.

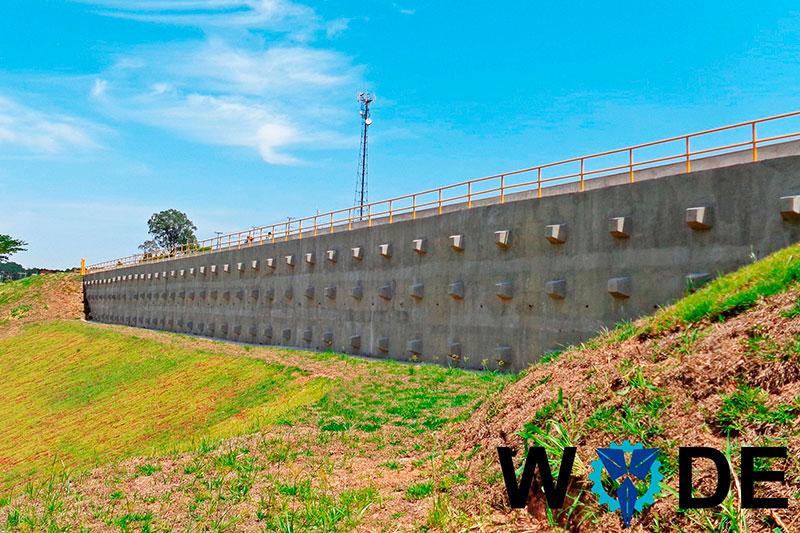

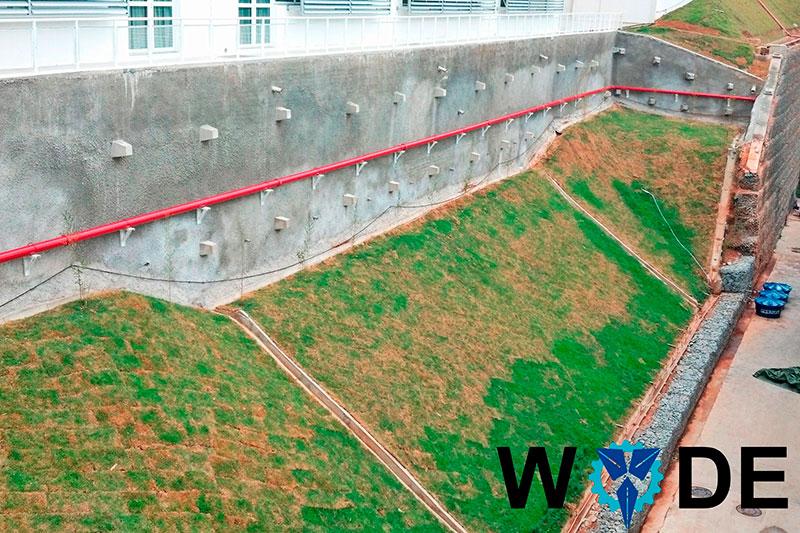

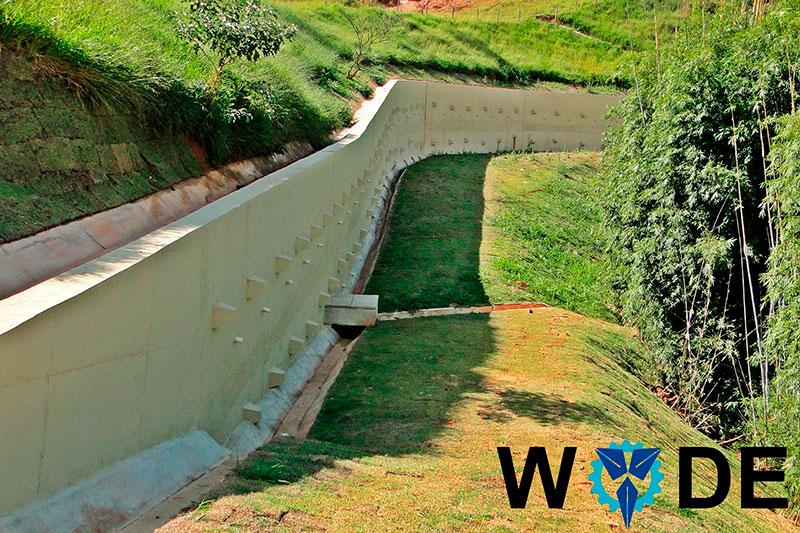

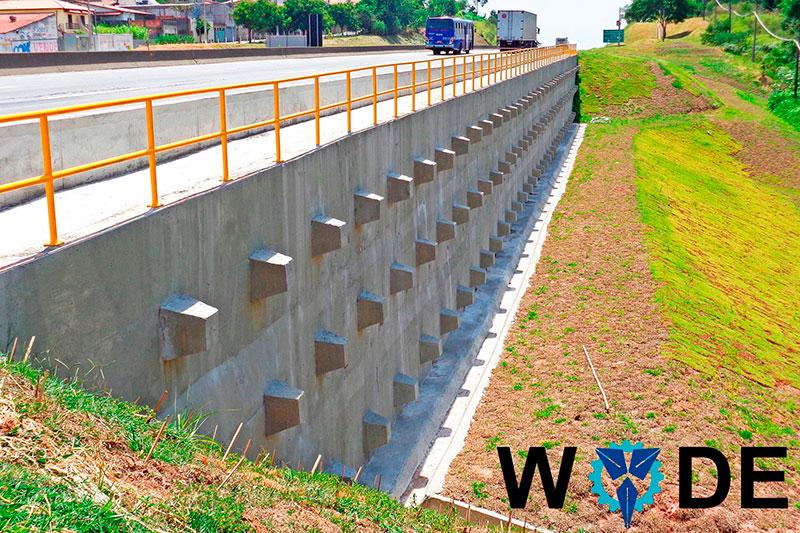

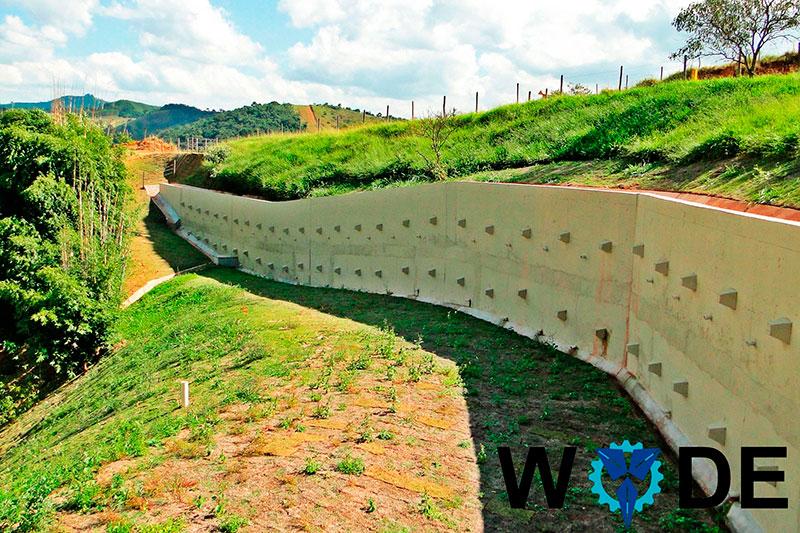

Uma cortina atirantada compreende uma parede em concreto armado, normalmente com espessura entre 20 e 30cm, dimensionada em função das cargas nos tirantes. Essa estrutura possui rigidez suficiente para minimizar os deslocamentos do terreno.

Essa estrutura pode ser em concreto armado, projetado, parede diafragma ou perfis metálicos cravados, e podem ser de caráter provisório(subsolos) ou definitivo.

Como funciona a cortina atirantada?

Basicamente, a estrutura de concreto é empurrada contra o solo por meio dos tirantes, garantindo assim a contenção da área.

Tirante - estrutura semi rígida ou flexível, instalado no terreno, capaz de transmitir cargas de tração entre suas extremidades. O tirante é constituído de: Cabeça, trecho ancorado e trecho livre.

Aplicação de cortina atirantada

Sua aplicação é recomendada para cortes em terrenos com grande carga a ser contida ou solo que apresenta pouca resistência à sua estabilidade.

Processo executivo da cortina atirantada

A cortina pode ser executada na descendente(corte) ou ascendente(aterro), e compreende os passos abaixo:

  • Execução dos tirantes;
  • Escavação ou reaterro, conforme o processo executivo;

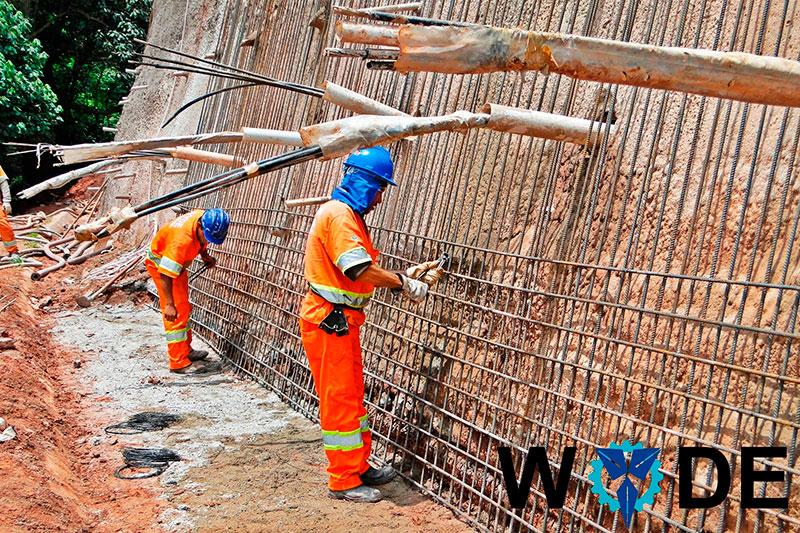

  • Execução da parede(fôrma e armação);
  • Ensaios e protensão dos tirantes.

Etapas da execução dos tirantes

Resumidamente o atirantamento é dividido em quatro etapas:

  • Perfuração;
  • Instalação dos tirantes;
  • Injeção da nata de cimento
  • Protenção dos tirantes.

O que devemos ter em um projeto com cortina atirantada?

O projeto deve conter pelo menos: a extensão da parede de concreto armado, quantidade e profundidade dos tirantes, tamanhos do trecho livre e do ancorado, carga e tipo do tirante, armação da parede e resistência do concreto.

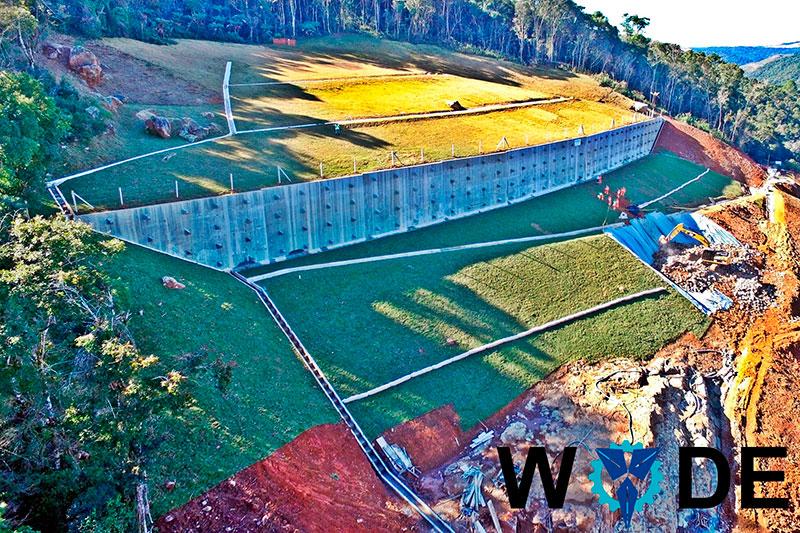

A Wyde inseriu em suas obras, principalmente nas obras de contenção de talude e encostas, o acompanhemento com drone, visando um melhor acompanhamento das suas obras.

Sempre que possível, nossas obras contam com o acompanhamento com drone, sem custo para o nosso cliente.

Para saber mais sobre Cortina atirantada

Ligue para 11 5588-0969 ou clique aqui e entre em contato por email.
