Execução de inclinômetro

Clique nas imagens para ampliar

execução de inclinômetro serve para medir o deslocamento horizontal dentro de um maciço, em que o inclinômetro foi instalado.

O inclinômetro está entre os principais instrumentos geotécnicos empregados para monitorar um talude ou escosta.

Podemos incluir nesta lista de principais instrumentos geotécnicos os piezômetros e os indicadores de nível d'água.

O que podemos verificar com a execução de inclinômetro?

Através da execução de inclinômetro podemos localizar a profundidade da superficie de ruptura e saber, através das diversas leituras que fazemos, como estão proguedindo os movimentos do talude ou encosta.

Partes que compões a execução de inclinômetro

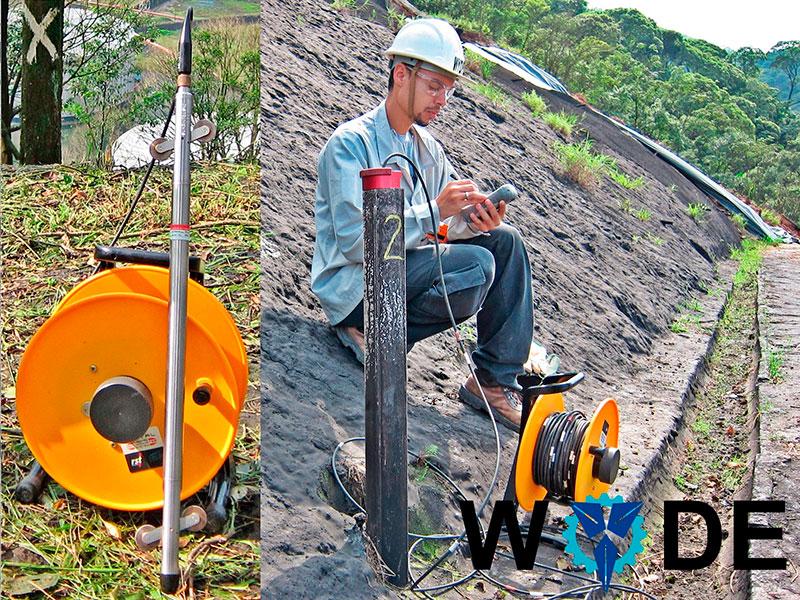

Torpedo/Sensor - Padrão 25mm do tipo deslizante. Sensor é acoplado no torpedo, que é guiado por rodinhas auto alinhavéis, mantendo o torpedo no centro do tubo. Distãncia entre as rodinhas é de 50cm, correspondete a distância entre duas leituras consecutivas;

Unidade de leitura automática(palm top) - onde são verificadas as leituras e posterior lançamento e cálculo dos deslocamentos;

Tubos de acesso ou tubo inclinômetro - Tubo de alumínio, plástico ou PVC ranhurado com diâmetro nominal de 85mm e em seções de 3m de comprimento.

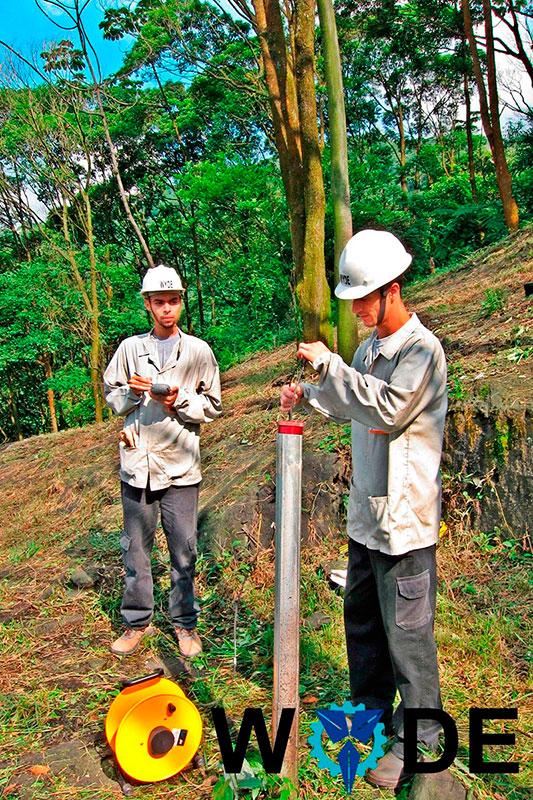

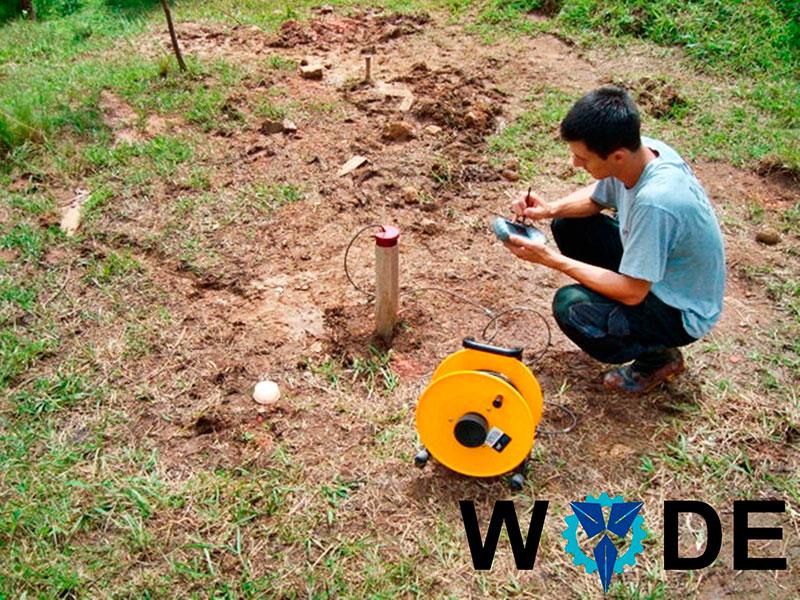

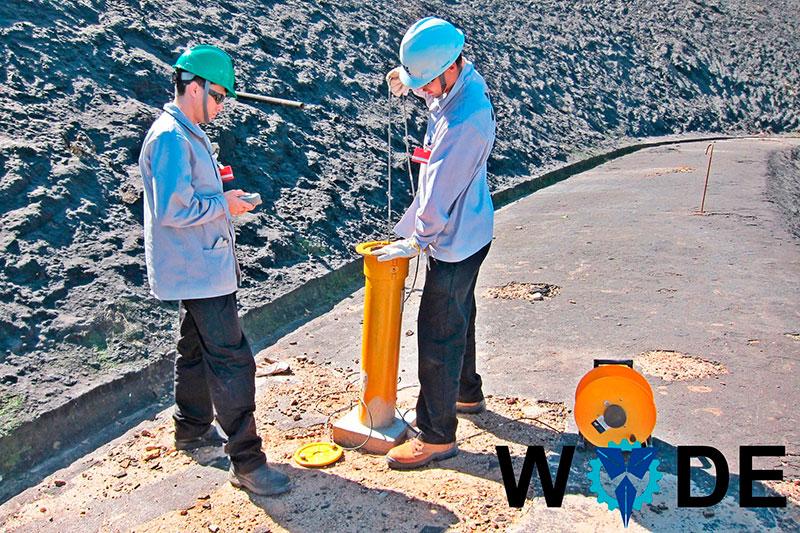

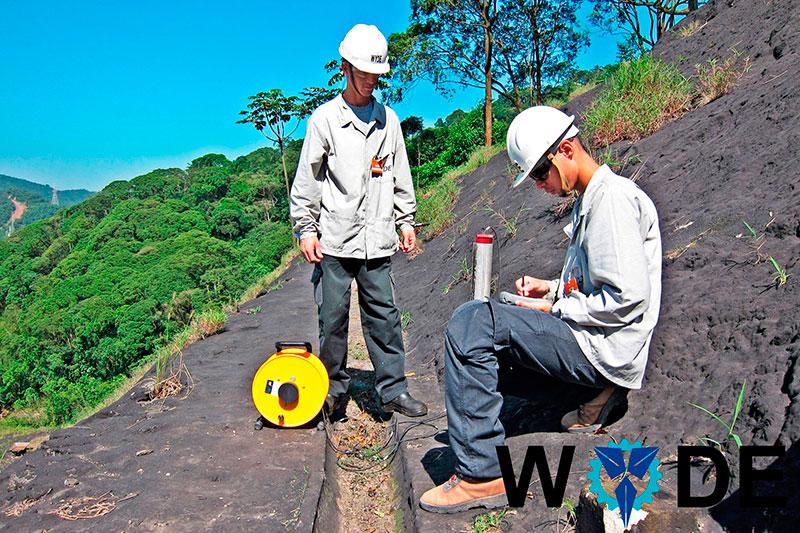

Como é feita a execução de inclinômetro?

O tubo de acesso ou inclinômetro é instalado no terreno através de furo de pelo menos 100mm de diâmetro, atravesando a região que queremos monitorar e controlar os deslocamentos.

Devemos ter cuidado para que a extremidade do tubo fique ancorada em terreno resistente, que não se desloque.

O tubo de inclinômetro tem diâmetro aproximado de 85mm e possuí quatro ranhuras diametralmente opostas, que servem de guia para o torpedo durante as leituras.

Deve-se ter cuidado especial na instalação dos tubos, pois as ranhuras devem estar orientadas em concordância com os eixos principais da obra. As direções são classificadas como "azimute A e azimute B".

Instalação do tubo de inclinômetro

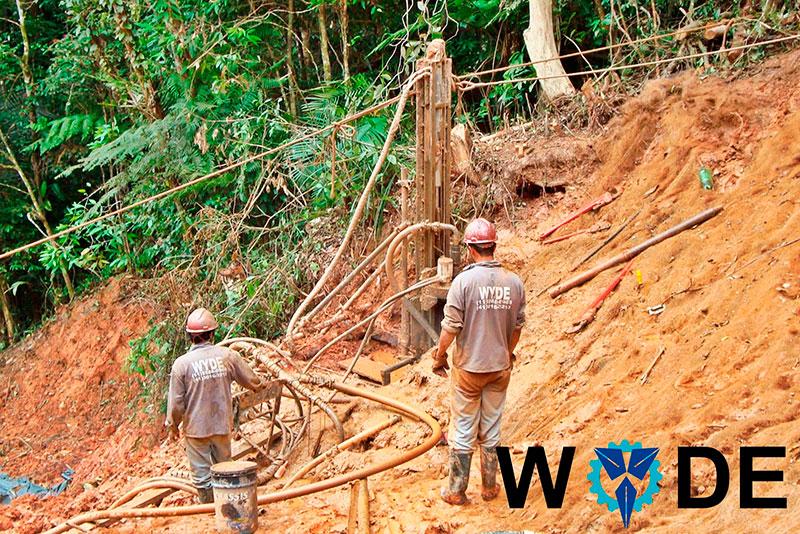

  • Perfuração com equipamento de sondagem ou perfuração destrutiva;
  • Instalação do tubo de acesso e seus segmentos, conforme recomendações do fabricante do tubo;
  • Preenchimento do espaço anelar entre o tubo e paredes do furo com calda de cimento. Aplicação de baixo para cima;

Instalação da caixa de proteção.

Além da execução de inclinômetro também executamos e acompanhamos os seguintes instrumentos geotécnicos:

  • Piezômetro(PZ) e Indicador de Nível d'água(INA);
  • Ensaios de arrancamento(verificação de carga de chumbadores);
  • Verificação de carga de tirante.

Sempre pensando em melhorar e dar mais qualidade ao seu trabalho a Wyde inserimos nossas obras, principalmente nas obras de contenção de talude e encostas, o acompanhemento com drone. Sempre que possível nossas obras tem acompanhamento com drone, sem custo para o cliente.
