Sondagem rotativa

Clique nas imagens para ampliar

É usada para investigar as condições geotécnicas de maciços rochosos e solos impenetráveis pela técnica de sondagem a percussão. Com auxílio de um conjunto motomecanizado, extrai amostras em formato cilindrico, denominadas testemunhos.

Normalmente a Sondagem rotativa é identificada pelas letras "SR", seguidas do numero indicativo da sondagem.

Através de perfuração e rotação, a sondagem rotativa permite cortar o terreno para identificar as suas características antes do início de construções e projetos.

Saiba como é feito esse processo e quais as suas vantagens!

Vantagens da sondagem rotativa

A partir da técnica é possível:

  • Perfurar estruturas com ângulo de inclinação;
  • Atingir grandes profundidades;

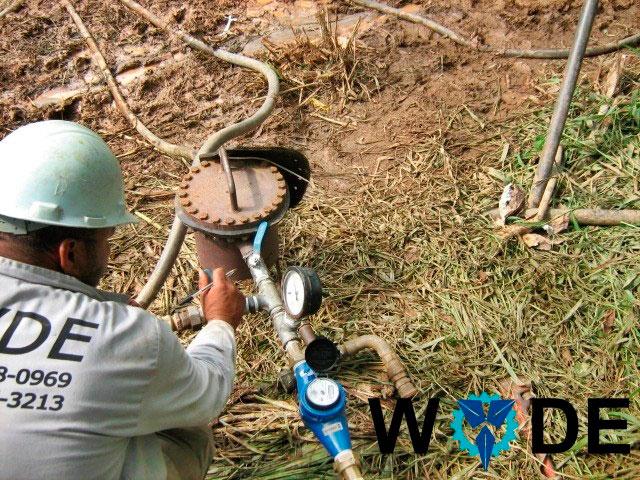

  • Realizar ensaios de perda d’água (EPA) em determinado maciço rochoso.

É com os resultados desse método de sondagem que o tipo de rocha, grau de alteração, possibilidade de fraturas e índice de qualidade da rocha podem ser determinados, além de coleta de amostras para realização de ensaios. Quando realizada em conjunto com a sondagem a percussão (SPT), dá-se o nome de sondagem mista.

Equipamentos necessários

Para realizar uma sondagem os equipamentos a serem utilizados são:

  • Tripé;
  • Sonda rotativa;
  • Bomba d'água, com sistema de armazenamento e condução;
  • Hastes e revestimentos;
  • Barrilete: tubos que recebem o testemunho;
  • Calibrador;
  • Coroa e sapata;
  • Caixa de testemunhos;
  • Acessórios e ferramentas manuais para execução da sondagem.

Como fazer sondagem rotativa

A sondagem deve seguir um procedimento para que os testemunhos coletados sejam eficientes para realizar uma análise com resultados pertinentes:

Inicio da sondagem

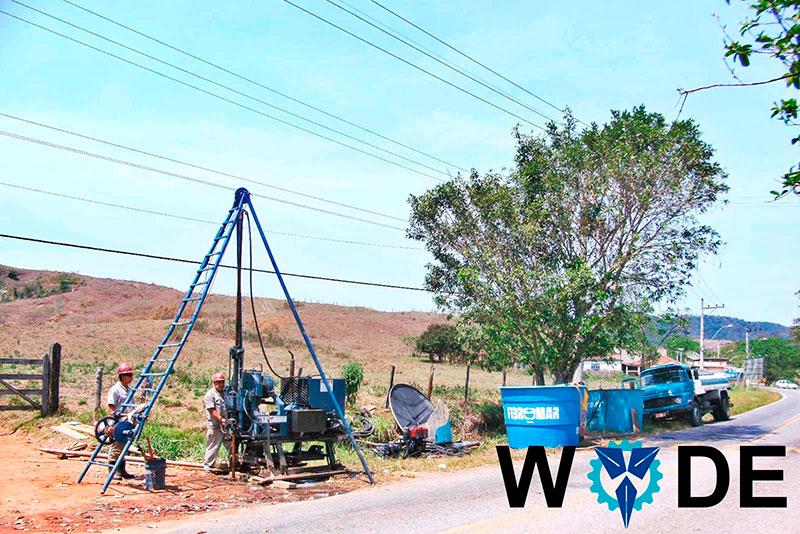

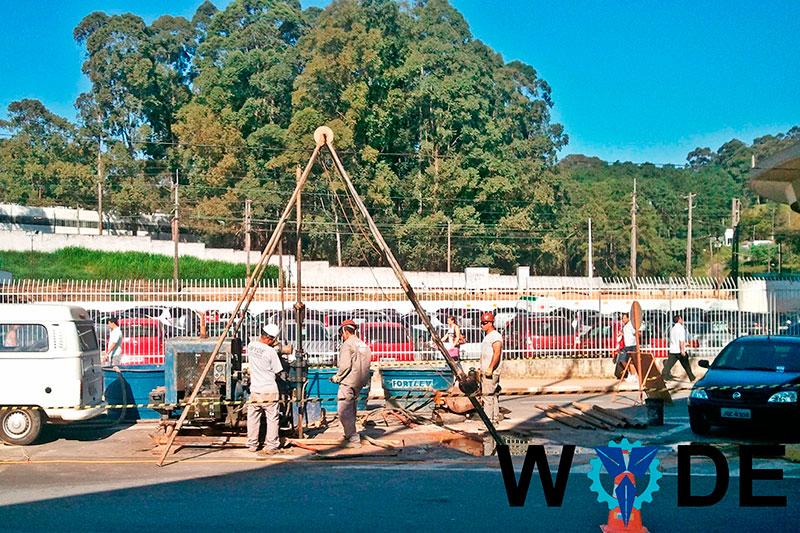

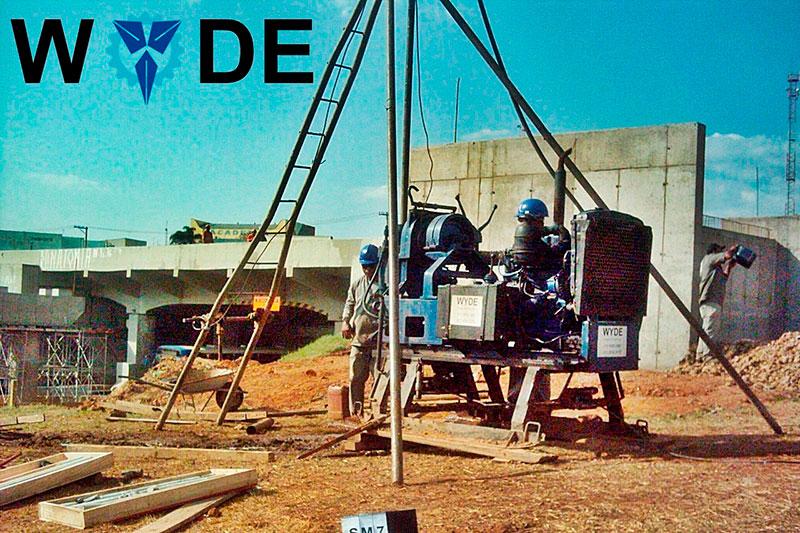

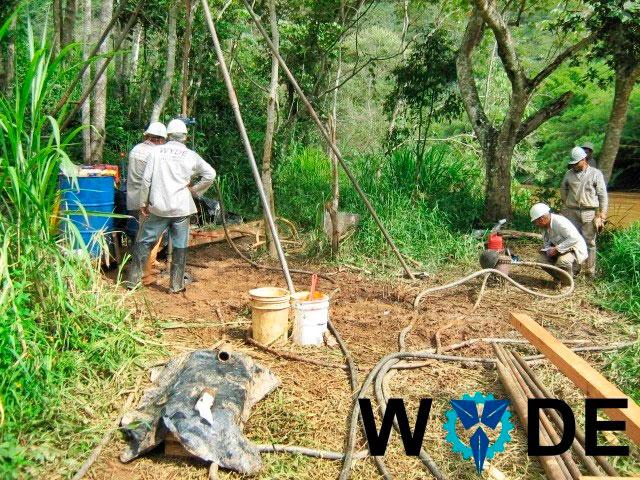

Em terreno seco, inicia-se a sondagem após a limpeza da área.  Para minimizar as vibrações e diminuir a transmissão para a composição da sondagem, a sonda deverá ser firmemente ancorada no terreno.

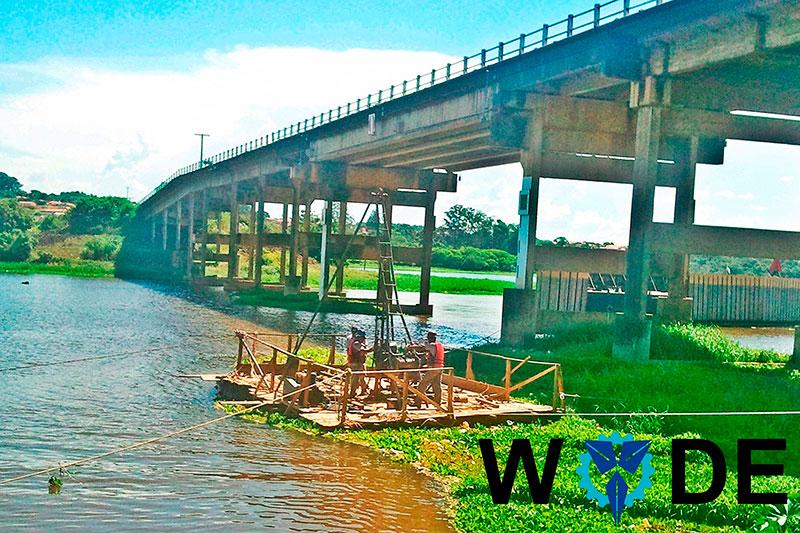

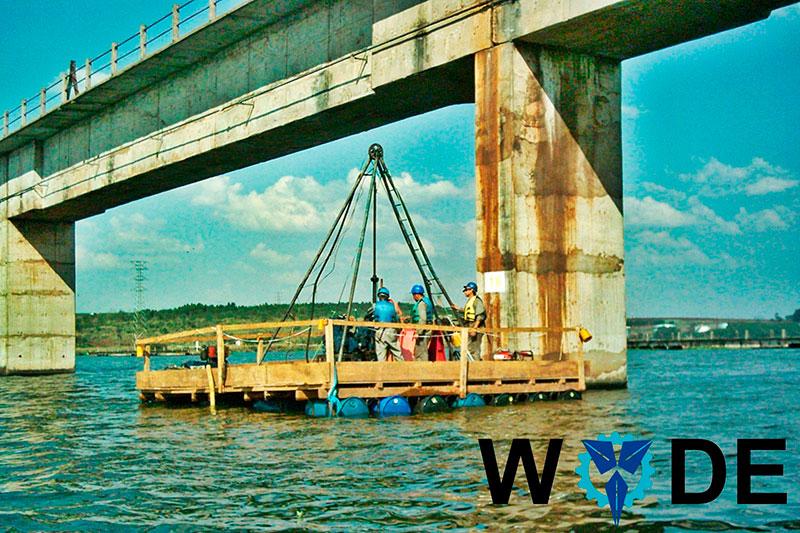

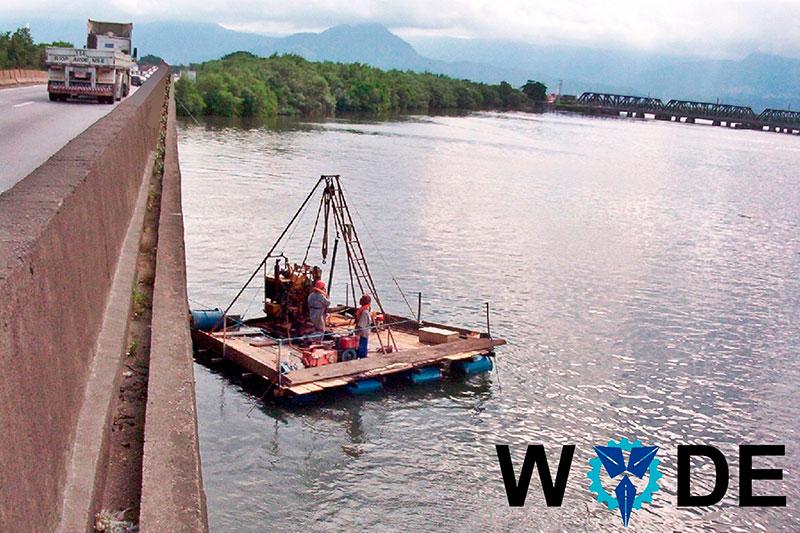

Em terreno alagado ou com lâmina d’água, a sondagem deve ser executada em uma plataforma flutuante ou fixa que cubra, pelo menos, a região onde os pontos do tripé estão apoiados, mais as áreas necessárias para instalação dos equipamentos acessórios de execução da sondagem. Está plataforma deve ser assoalhada e com proteção em todo seu perímetro, além estar firmemente ancorada.

Perfuração - após a instalação da sonda iniciasse a perfuração acoplando-se a composição formada por hastes, barrilete amostrador e ferramenta de corte (coroa). As amostras da rocha são extraídas através de manobras consecutivas realizadas por movimentos rotativos e de avanço na direção do furo.

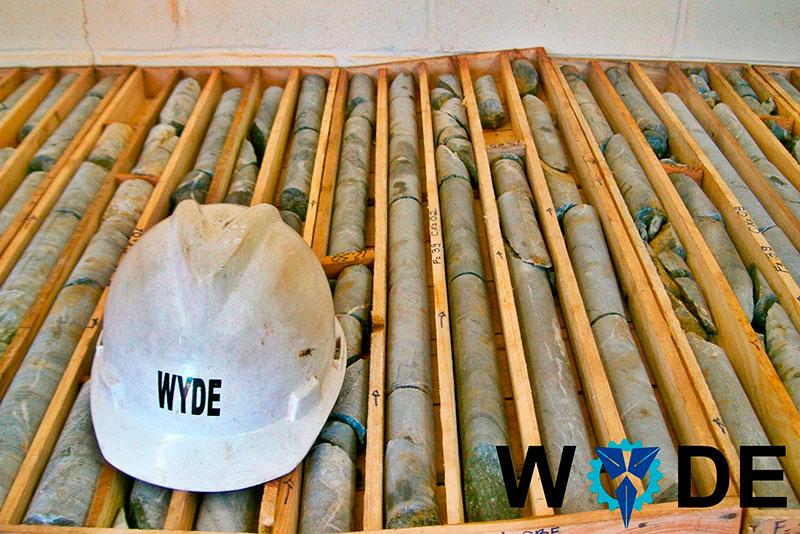

Coleta de amostras ou testemunhos - ao término de cada manobra, toda a composição é alçada com o auxílio do guincho da própria sonda. Neste momento são retirados os testemunhos que o barrilete amostrador conseguiu recuperar. Os testemunhos devem ser retirados e colocados de forma cuidadosa na caixa de amostras.

Anotação dos dados - Os dados são anotados em boletim próprio, denominado “Boletim de Sondagem Rotativa (BSR)”, todas as informações sobre os comprimentos das manobras, recuperação, número de fraturas, nível d’água, entre outros itens.

Leitura de nível d'água ("NA") - são medidos diáriamente, antes do início dos trabalhos e na manhã seguinte à conclusão da sondagem ou após pelo menos doze horas do término da sondagem.

Término da sondagem - a sondagem rotativa é paralisada à critério da fiscalização ou projetista, em função das necessidades pela qual o estudo de reconhecimento fora contratado, geralmente ao se deparar com um determinado comprimento previamente requisitado de rocha de boa qualidade.

A Wyde também executa ensaio de perda d´água e faz orientação de testemunhos em sondagem rotativa.

A sondagem rotativa é essencial em grandes construções cujas fundações serão ancoradas ou apoiadas em um maciço rochoso. Além disso, em caso de projetos de barragens e de contenção de talude e encostas, a execução desse método é imprescindível.

Para auxiliar a determinar quais as soluções e técnicas necessárias para garantir uma obra segura e de qualidade, conte com os profissionais da Wyde.
